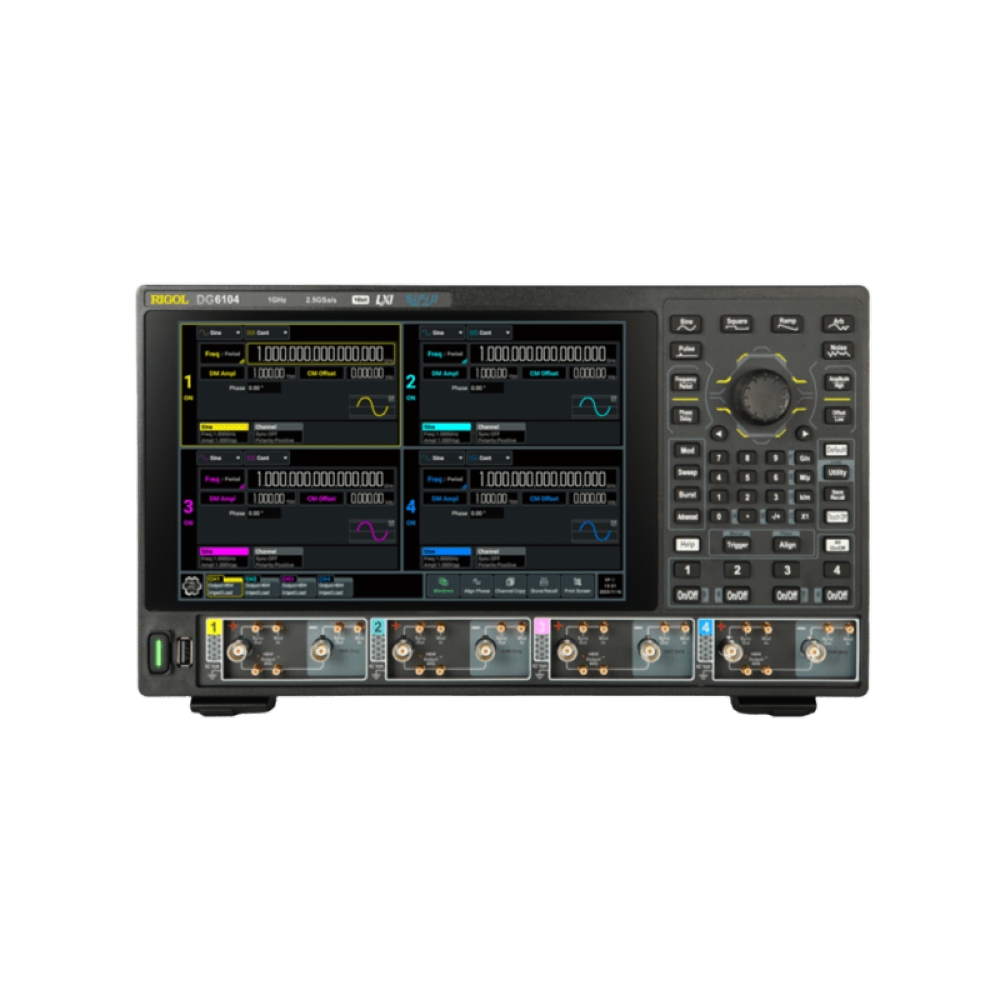

【お問合せ商品】RIGOL 電圧差動型ファンクションジェネレータ DG6104

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

RIGOL 電圧差動型ファンクションジェネレータ DG6052

RIGOLの新世代フラッグシップ信号源。

1 GHz帯域幅と16ビットの高分解能をベースに、強力な4チャンネル高電圧差動ダイレクトドライブ機能を備えています。外部のパワーアンプやバラン（balun）を必要とせず、最大20 Vppの強力な信号出力と350 psの超高速方形波を出力できます。さらに、完全絶縁チャンネル設計と組み合わせることで、DG6000は従来の複雑な接続構成を直接置き換え、純粋で強力なテスト信号を提供します。

4チャンネル高電圧差動・ネイティブダイレクトドライブ出力

従来の信号発生器では、外部にバラン（balun）やアンプが必要という制約がありましたが、それを打破します。
DG6000の4チャンネルすべてが差動出力に対応しており、HBW（高帯域幅）モード、AMP（高振幅）モード、SND（シングルエンド）モードの3つの動作モードを切り替えることが可能です。AMPモードでは、最大20 Vpp（100 Ω）の差動信号を直接出力可能です。これにより、SiC / GaNパワーデバイスのゲートを直接駆動したり、高電圧差動バスの試験を行うことが可能です。その結果、信号チェーンをよりシンプルに構成でき、より高い信号忠実度を実現します。

350 psの高速エッジ方形波で時間領域の基準を定義する

方形波の性能は、信号源の時間領域特性を評価するうえで重要な指標です。DG6000は、方形波の最大周波数を300 MHzまで引き上げています。高速エッジモードでは、立上り/立下り時間の代表値はわずか350 psです。これにより、理想的に近いステップ応答を実現し、高速デジタルインターフェースの検証やロジック回路のセットアップ/ホールド時間の試験において、低ジッタでより安定した波形を提供する“ゴールドスタンダード”のクロックソースとなります。

全チャンネル完全絶縁設計により、フローティンググラウンド測定をより安全に実施

DG6000は、チャンネル間を完全に電気的に絶縁した設計を採用しており、各チャンネルは独立したフローティング・グランド基準電位を持っています。従来の共通グランド設計の測定器と比べて、この構成によりグラウンドループを効果的に遮断し、チャンネル間の相互クロストークを排除することができます。マルチチャンネル並列電源試験、生体電気シミュレーション、産業用途のフローティンググランド測定などを行う際に、背景ノイズを低減できるだけでなく、配線ミスによる機器の損傷を防ぐことにも役立ちます。

1 GHz帯域・16ビット高忠実度の波形出力

周波数帯域と波形精度の両方を考慮した設計となっています。DG6000は、最大1 GHzの正弦波出力を提供し、中間周波（IF）から高周波（RF）までの試験要求を直接カバーします。また、16ビットの垂直分解能と2.5 GSa/sのサンプリングレートを備えており、その量子化精度は従来の14ビット機器の4倍に相当します。大きなダイナミックレンジが求められる測定においても、大振幅信号に重畳した微小な信号成分まで、ギザギザのない滑らかな波形として正確に再現することが可能です。

512 Mpts の大容量メモリで長時間の実波形を再現

レーダー、ソナー、複雑な環境シミュレーションにおいては、波形の長さがシミュレーションのリアリティを左右します。DG6000は、最大 512 Mpts/CH のメモリ長をオプションで搭載することが可能です。これにより、ユーザーは実際に取得した長周期のサンプリングデータをそのままダウンロードして再生したり、非常に長い非周期シーケンスを生成することができます。メモリ不足のためにやむを得ず行われていた「短い波形のループ再生」から完全に解放され、実環境に近いシミュレーションシナリオを実現することができます。

豊富な信号ライブラリを標準搭載。1台で多用途に対応

PCソフトウェアに依存する必要はありません。DG6000には、豊富な信号設定テンプレートが標準で搭載されています。内蔵のIQ変調機能により、デジタル通信信号を直接生成することが可能です。またPRBSパターンはビット誤り率（BER）試験に使用でき、マルチトーン機能はオーディオの相互変調歪み（IMD）解析を迅速に行うことを可能にします。さらに、シーケンス機能およびマルチパルス機能により、複雑な波形ジャンプロジックの定義にも対応します。これにより、1台の装置で通信、半導体、一般電子分野における多様な試験ニーズをカバーすることができます。
