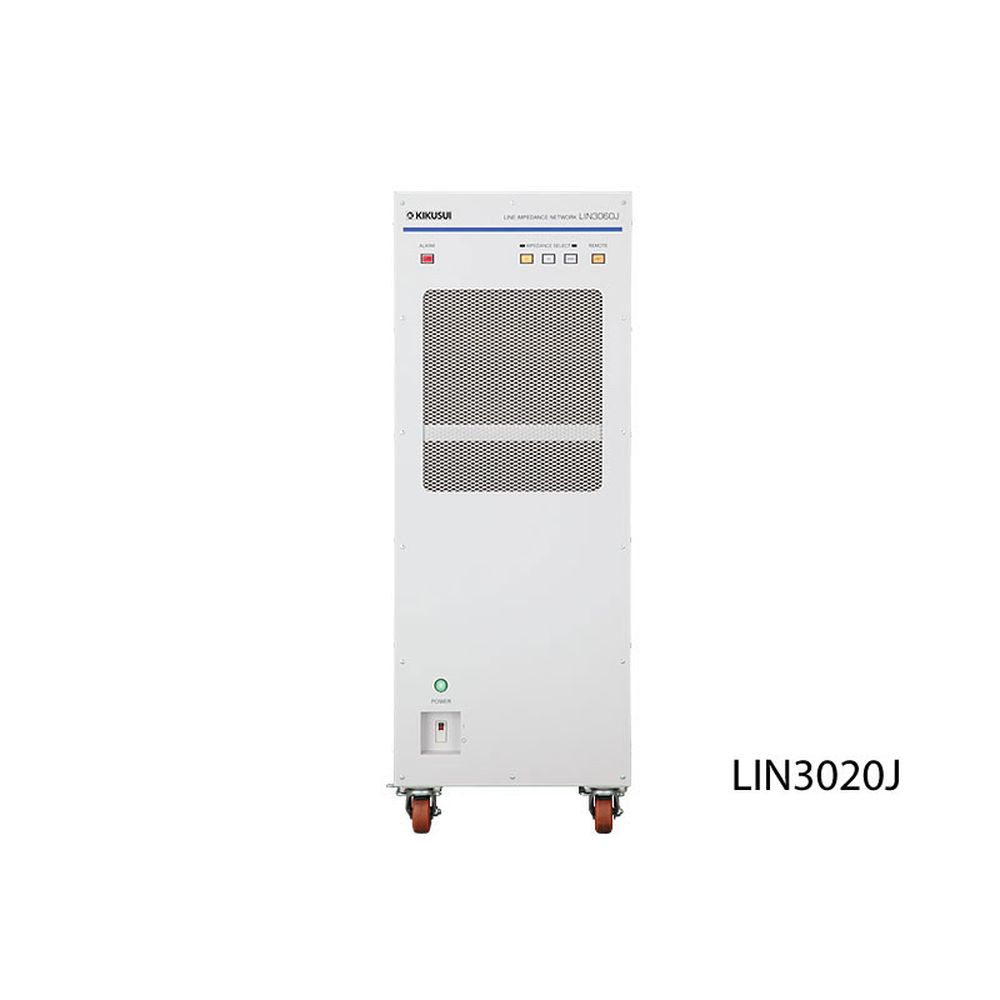

【お問合せ商品】菊水電子工業 ラインインピーダンスネットワーク (単相/三相20A) LIN3020JF

定価: ¥2,156,000(税込)
価格: ¥2,048,200 (税込) 5%OFF
メーカー: 菊水電子工業
型番: LIN3020JF

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)



LIN1020JFは、IECフリッカ試験(IEC61000-3-3)およびJIS高調波(JIS C 61000-3-2)で定められたインピーダンスを搭載しており、アプリケーションソフトからはUSBインターフェース(標準搭載)または接点信号インターフェースを使用することで設定可能です。
主に交流電源PCR-LE/LE2や高調波フリッカアナライザKHA1000/KHA3000との組み合わせで、LIN1020JFは単相2線の、LIN3020JFは単相2線/3線/三相のそれぞれIECフリッカ/高調波試験システムを構築出来ます。OP01-LIN1020JFは、LIN1020JFを三相拡張(V相、W相の追加)するための追加ユニットです。
LIN3060Jは、系統連系パワーコンディショナーの試験に要求されるJIS/JET 規格で定められたインピーダンスを搭載しています。JETGR0002-1-2.0 系統連系試験のシステム構築に必須の基準インピーダンスユニットです。

モデル 最大電流 電源方式 対応規格 備考
(各相) IEC 61000-3-3 JIS C61000-3-2 ※1

230V 50Hz JET GR0002-1-3.0


100V 50/60Hz 200V 50/60Hz
LIN1020JF 20A 単相2線 IECフリッカ・電圧変動試験向け
LIN3020JF 単相2線/3線 ※1 JIS高調波試験ではインピーダンスの挿入は任意です。(通常はバイパスで使用します)
三相3線/4線 ※2 OP01-LIN1020JFのみでは使用できません。
LIN1020JF+OP01-LIN1020JF ※2 単相2線/3線
三相3線/4線
LIN3060J 60A 単相2線/3線 JIS/JET規格系統連系試験用途向け
三相3線/4線
インピーダンス値 単相2線 0.4Ω +Jn0.25Ω(Z3) 0.4Ω +0.37mH(Z1) 0.38Ω +0.46mH(Z2)
単相3線 0.24Ω +Jn0.15Ω 0.19Ω +0.23mH 0.19Ω +0.23mH
三相3線 (N相は0.16Ω +Jn0.1Ω) (N相は0.21Ω +0.14mH) (N相は0.19Ω +0.23mH)
三相4線


付属品:

上記参照


保証:メーカー保証
校正:別途料金

商品仕様

製品名: LIN3020JF
型番: LIN3020JF
メーカー: 菊水電子工業
