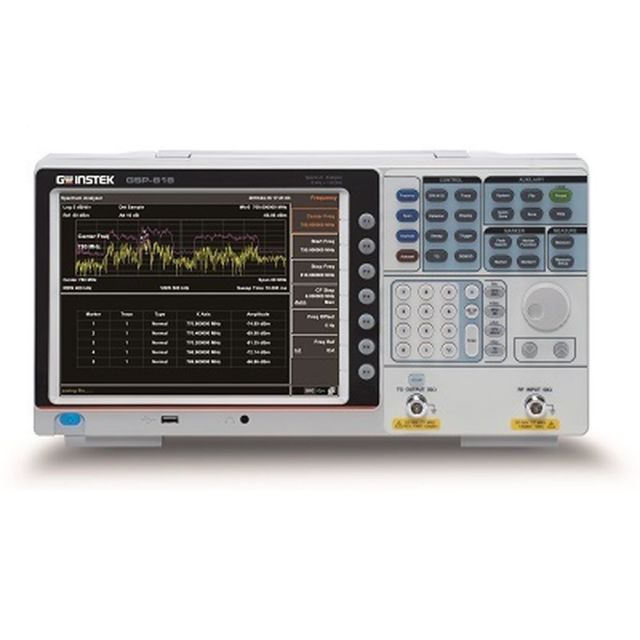

TEXIO GW INSTEK ローコスト1.8GHz スペクトラムアナライザ GSP-818

定価: ¥217,800(税込)
価格: ¥217,800 (税込)
メーカー: インステック
型番: GSP-818
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

商品画像はシリーズ代表例を使用しています

ローコスト、大画面、スペクトラムアナライザ

GSP-818は、9kHz~1.8GHzの周波数範囲をサポートし、開発/生産段階でのRF製品のテストを提供するスペクトルアナライザーです。

シリーズ仕様

  • 周波数レンジ: 9kHz ~ 1.8GHz 、分解能1Hz
  • ズーム機能による拡大表示
  • パワーの時間遷移を表示するスペクトログラム機能(Time Spectrum)
  • AM/FM変調測定・復調信号出力
  • 自動測定
    隣接チャンネル電力測定(ACPR)
    占有帯域幅測定(OBW)
    チャンネル電力測定(CHPW)
  • リミットラインによる判定機能
  • 保存先:USBメモリ、256MByte内蔵ディスク
  • 通信インタフェース:LAN、USB2.0
  • 10.4インチ大型LCD、SVGA外部出力
  • オプション:(ソフトキー)
    トラッキングジェネレータ(100kHz~1.8GHz) 、コネクタは標準装備
    EMI測定用RBWフィルタ(200Hz~1MHz)
  • PCアプリケーション付き
  • CEマーキング 対応
  • 寸法:421×221×115[mm]
  • 重量:約5kg

周波数
周波数範囲 9kHz ~ 1.8GHz
帯域幅(RBW) 10Hz ~ 500kHz:1-10ステップシーケンス、1MHz、3MHz
EMIフィルタ使用時 200Hz, 9kHz, 120kHz, 1MHz
振幅
振幅範囲
(プリアンプオフ)
DANL~+10dBm, 100kHz~1MHz
DANL~+20dBm, 1MHz~1.8GHz
リファレンスレベル -80dBm ~ +30dBm、0.01dBステップ
プリアンプ 20dB nominal, 100kHz ~ 1.8GHz
最大DC入力 50VDC
最大入力電力(連続) +30dBm
スイープ
ノンゼロスパン 10ms ~ 3000s
ゼロスパン 1ms ~ 3000s
復調
復調範囲 100kHz ~ 1.8GHz
復調方式 FM/AM/USB/LSB
測定項目 変調周波数、変調度、SINAD、THD、周波数偏移
カウンタ
分解能 1Hz, 10Hz, 100Hz, 1kHz
入出力
RF入力 N型コネクタ:メス、50Ω
リファレンス入力 BNC:メス、50Ω
USBホスト Type-A、USB2.0 USBメモリ用
USBデバイス Type-B、USB2.0 USB-TMC Class
LAN 100Base-Tx Auto-MDIx、RJ-45、IPv4、LXI準拠(Webなし)
映像出力 D-sub15:メス、SVGA 800x600
復調出力 3.5mm 2極フォーンジャック
トラッキングジェネレータ(オプション)
出力 N型コネクタ:メス、50Ω、コネクタは標準装備
周波数 100kHz~1.8GHz
電力 -30dBm~0dBm
平坦性 ±3dB
一般
表示 10.4インチLCD SVGA 800x600、外部出力あり
内蔵ディスク 256MByte
使用温度 0℃~40℃
電源 100VAC~240VAC、50Hz~60Hz、22W
寸法・重量 421 x 221 x 115mm、約5kg

商品仕様

製品名: GSP-818
型番: GSP-818
メーカー: インステック
