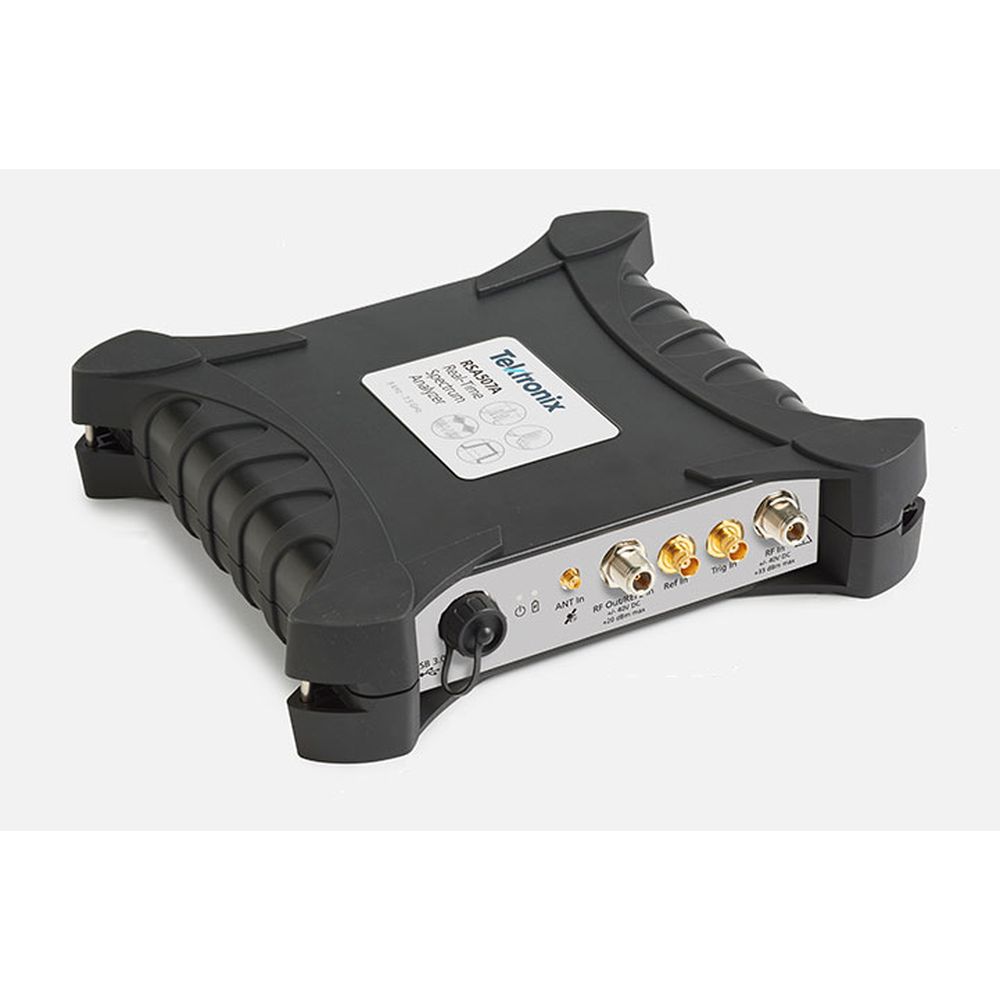

【お問合せ商品】Tektronix USBリアルタイム・スペクトラム・アナライザ RSA513A

定価: ¥4,939,000(税込)
価格: ¥4,939,000 (税込)
メーカー: テクトロニクス
型番: RSA513A

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

RSA500Aシリーズ USBリアルタイム・スペクトラム・アナライザ

概要

RSA500AシリーズのUSBスペクトラム・アナライザは、堅牢なバッテリ駆動パッケージにより機動性に優れた高性能スペクトラム解析を実現します。

特長

  • 9kHz~3.0/7.5/13.6/18.0GHzの周波数レンジをカバーし、広範な解析ニーズに対応
  • 40MHzの取り込み帯域幅により変動する信号を取り込んでリアルタイム解析およびベクトル解析が可能
  • 高速フルスパン掃引(70GHz/sec)による効率的なセットアップと検出
  • 標準GPS/GLONASS/Beidouレシーバ(マッピング用)
  • ゲイン/損失、アンテナおよびケーブル測定用のトラッキング・ジェネレータ(オプション)
  • DataVu-PCソフトウェアにより、さまざまな帯域幅でのマルチ機器レコーディングが可能
  • Mil-Std 28800クラス2の環境条件に対応した、過酷な条件での使用にも耐える衝撃/振動特性
  • 内蔵バッテリにより、現場での長時間使用が可能
  • SignalVu-PCソフトウェアはDPXRスペクトラム/スペクトログラムを使用したリアルタイム信号処理を提供し、トランジェント信号の測定や干渉信号の検出に必要な時間を大幅に短縮
  • EMC/EMIのプリコンプライアンス/トラブルシューティング - CISPR検波器、事前定義された規格、リミット・ライン、アクセサリ設定の簡易化、環境信号の取込み、障害解析、レポート生成
  • 100%の捕捉確率でわずか15μsの信号時間を取り込み可能であるため、問題となる現象を見逃すことなく確認可能
  • カスタム・プログラムの開発用にアプリケーション・プログラミング・インタフェースを公開
  • タブレットPC、校正キット、アダプタ、位相安定ケーブルなどのアクセサリにより、干渉信号の検出およびトランスミッタの保守に関してフィールドでの完全なソリューションを提供

モデル仕様

基本仕様 RSA503A RSA507A RSA513A RSA518A RSA603A RSA607A
周波数測定レンジ 9kHz~ 3.0GHz 9kHz~ 7.5GHz 9kHz~ 1.3GHz 9kHz~ 1.8GHz 9kHz~ 3.0GHz 9kHz~ 7.5GHz
リアルタイム取込帯域幅 最大40MHz
DPXリアルタイム表示機能 DPXスペクトラム表示、DPXスペクトログラム、DPX掃引
DPXライブ・スペクトラム表示 スペクトラム処理レート 10,000回/秒、100%POI:15μs

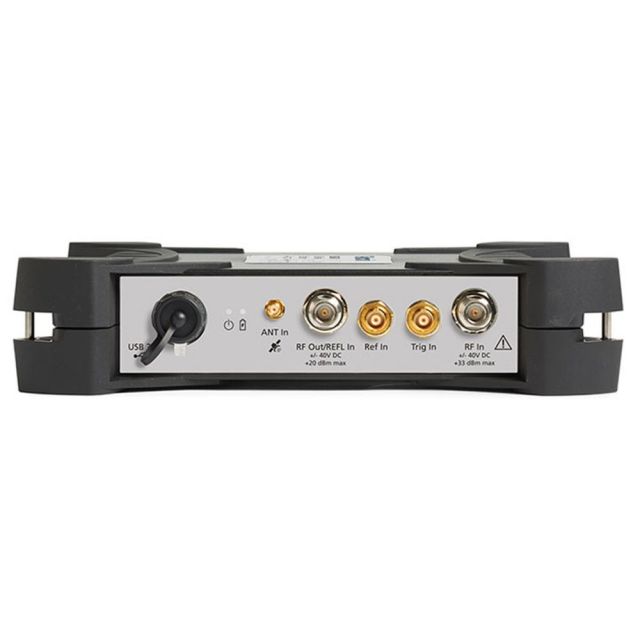

最大入力レベル +33dBm(10MHz以上、RFアッテネータ20dB以上)
最大入力DC電圧 +/-40V
絶対振幅確度(18℃~28℃) ±0.8dB(9kHz~3GHz)、±1.5dB(3GHz~7.5GHz、RSA507A) 、±1.55dB(7.5GHz~13.6GHz、RSA513A/RSA518A)、 ±1.55dB(13.6GHz~18GHz、RSA518A)
表示平均ノイズ・レベル(DANL) 25MHz~1.0GHz: -164dBm/Hz (代表値) 25MHz~1.0GHz: -161dBm/Hz (代表値) 25MHz~1.0GHz: -164dBm/Hz (代表値)
位相ノイズ@1GHz(代表値) -97dBc/Hz(10kHz) -97dBc/Hz(10kHz)
SFDR -70dB
トリガ・タイプ IFレベル・トリガ、外部トリガ
RF取込み時間 最大2秒間(ストリーミング記録の場合はSSDの容量まで)
音声復調 AM/FM、帯域8kHz~200kHz
測定機能
スペクトラム解析 スペクトラム、DPXスペクトラム表示、スペクトログラム、スプリアス
アナログ変調解析 AM、FM、PM
デジタル変調解析 対応変調方式:APSK、BPSK、C4FM、DBPSK、DPSK、FSK、GFSK 、MSK、PSK、QAM、QPSK、など(詳細はデータシートの SVMxx-SVPCの項目をご参照ください)
無線LAN解析 対応規格:IEEE802.11a/b/g/j/p(SV23xx-SVPCが必要)、 IEEE802.11n(SV23xx-SVPC/SV24xx-SVPCが必要)、 IEEE802.11ac(SV23xx-SVPC/SV24xx-SVPC/SV25xx-SVPCが必要)
その他 Bluetooth解析機能、LTEダウンリンク解析機能、 AM/FM/PM変調&オーディオ解析、P25解析機能
GPS機能 GPS/GLONASS/BeiDouフォーマット
地図への自動マッピング Pitney Bows MapInfo(.mif)、Bitmap(.bmp)、JPEG(.jpg)の 地図データをインポート測定結果をGoogle Earth(KMZ)、 MapInfo互換のMIF/MIDファイルでエキスポート
電源 バッテリ(連続4時間)またはAC100V(15W) AC100V(45W)
PC 別途必要(USB3.0、8GBメモリ、64bit版Windows7/8/8.1/10)

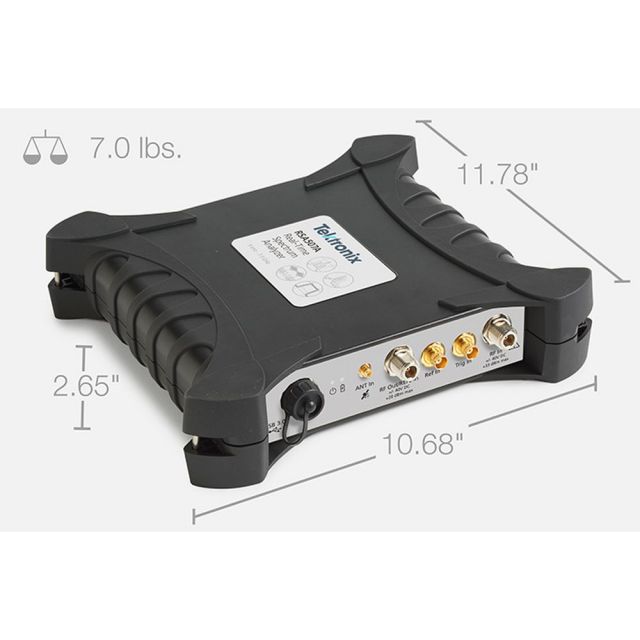

質量 2.99kg(バッテリ付) 3.85kg(バッテリ付) 2.79kg
保証期間 3年
RSA500A付属品 設置および安全性に関するマニュアル、USB3.0 A-Aケーブル (ねじロック付き)、充電式リチウム・イオン・バッテリ・パック (WFM200BA)、AC電源アダプタ(指定の電源コード付き)、 タブレットPCおよびアナライザ用キャリング・ケース、 USBメモリ(SignalVu-PCソフトウェア及びマニュアル同梱)
RSA600A付属品 設置および安全性に関するマニュアル、USB3.0 A-Aケーブル (ねじロック付き)、電源ケーブル、USBメモリ(SignalVu-PCソフトウェア及びマニュアルを同梱)

保証:メーカー保証
校正:別途料金

商品仕様

製品名: RSA513A
型番: RSA513A
メーカー: テクトロニクス
